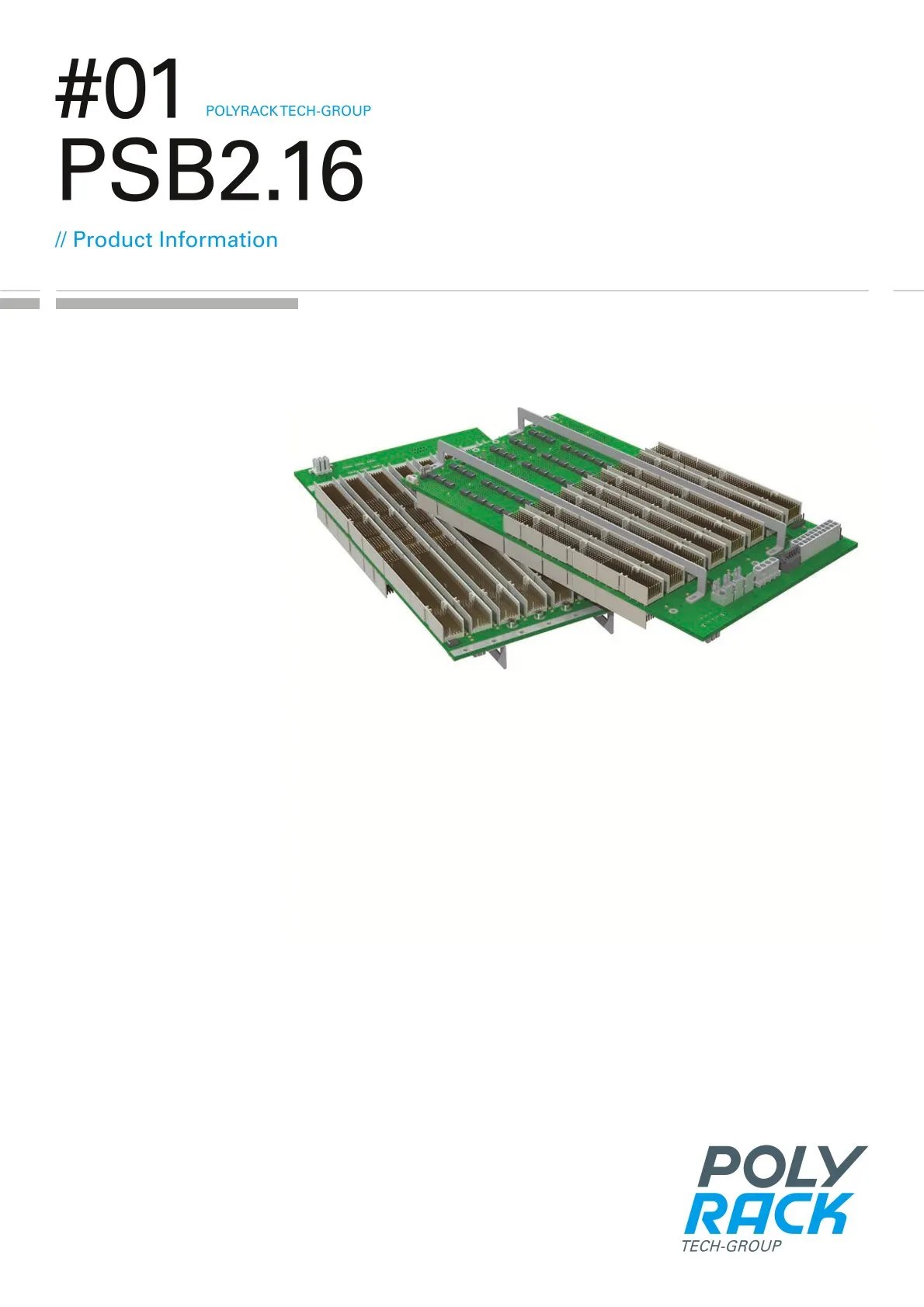

PSB 2.16

  • Sur la base du bus fond de panier CPCI, configuré avec un Gigabit Ethernet Link
  • Hauteur spéciale : 6,5 U
  • Topologie: Single Star ou dual star
  • Slots de périphériques CompactPCI, 64 bits avec Rear I/O sur P3, P4 et P5
  • V (I/O) réglable sur 3,3 V ou + 5 V

Adaptations propres au client sont possible

  • Basé sur le fond de panier CPCI, amélioré avec une liaison Gigabit Ethernet
  • Hauteur spéciale de 6.5 U
  • Deux topologies sont disponibles pour la liaison Gigabit : Single ou Dual Star
  • Emplacements périphériques CompactPCI, 64 bits avec E/S arrière sur P3, P4 et P5
  • V (I/O) réglable jusqu'à 3,3 V ou + 5 V

Des adaptations sur mesure sont possibles

  • Sur la base du bus fond de panier CPCI, configuré avec un Gigabit Ethernet Link
  • Hauteur spéciale : 6,5 U
  • Topologie : étoile unique ou double étoile
  • Emplacement périphérique, 64 bits avec Rear-I/O sur P3, P4 et P5
  • V (I/O) réglable à 3,3 V ou + 5 V

Des adaptations personnalisées sont possibles

Description

Vue 3D

Détails

Téléchargement

Demande de support

Le bus fond de panier PSB 2.16 se base sur le bus fond de panier PICMG. PSB 2.16 dispose simplement d'une extension Gigabit Ethernet Link. Ce composant est connecté à un Gigabit Ethernet Switch (Fabric) qui associe les liens (noeuds) les uns aux autres. Selon le cas, ce dernier est relié à un connecteur RJ45 sur la face avant.

Ouvrir la vue 3D dans une nouvelle fenêtre
Hauteur

Hauteur

  • 6, 5 U
Nombre d'emplacements
  • max. 8 sans Bridge-Slot
Débit
  • 32, 64 bits
Nombre de couches
  • Single Star: 10
  • Dual Star : 14
Épaisseur du circuit imprimé
  • Single Star: 3,2 mm
  • Dual Star : 4,7 mm
Fonctionnalités
  • PICMG-Spezifikation 2.0 R3.0 Core Spezifikation
  • 2.1 R2.0 Hot Swap Spezifikation
  • 2.9 R1.0 System Management Spezifikation
  • Spécification du fond de panier Packet Switching 2.16 R1.0
  • JTAG-Interface
  • Connecteurs, classe de qualité 2
  • Raccords d'alimentation M4, connecteurs ATX et HDD
